WHAT IS BOLTED TANK?
Bolted Tank คือ ถังเหล็ก Prefabricate ที่ผลิตจากแผ่นเหล็กกำลังสูง นำมาตัดให้ได้ตามขนาดมาตรฐาน และทำการเคลือบวัสดุป้องกันการกัดกร่อน เช่น Epoxy, Enamel , Galvanize จากนั้นนำมาเจาะรู บริเวณขอบแผ่น สำหรับขัน Bolt Nut เพื่อประกอบแผ่นเข้าด้วยกันเป็นวงรอบ และดัดโค้งตามรัศมีของถังน้ำ ทั้งหมดทำจากโรงงาน พร้อมทั้ง อุปกรณ์ ต่างๆ หน้าแปลน หลังคา บันได ผลิตจากโรงงาน ทั้งหมดนำมาประกอบหน้างาน โดยใช้ Jack เพิ่มความรวดเร็ว ปลอดภัยในการติดตั้งถังน้ำขนาดใหญ่ หรืออาจใช้นั่งร้านในกรณีที่ถังขนาดไม่ใหญ่ หรือความสูงไม่มากนัก
ตารางเปรียบเทียบ CONCRETE TANK - WELDED TANK - BOLTED TANK
| CONCRET TANK | WELDED TANK | BOLTED TANK | |
|---|---|---|---|
| มาตรฐานการออกแบบ | ASTM | API 650 | AWWA D103-97 |
| อายุการใช้งาน | 30-40 ปี เสี่ยงต่อการรั่วซึมจากการแตกร้าวของคอนกรีต ซ่อมแซมยากและค่าใช้จ่ายในการซ่อมบำรุงสูง | มีอายุการใช้งาน 20-30 ปี เสี่ยงต่อการมีค่าใช้จ่ายในการเข้าซ่อมบำรุงสูง ขึ้นกับทักษะของช่างเชื่อมและเคลือบสี | มีอายุการใช้งาน 30-40 ปี ค่าใช้จ่ายในการซ่อมบำรุงต่ำ เนื่องการมีการเคลือบจากโรงงานผลิตที่ได้คุณภาพ และการติดตั้ง |
| ความยาก- ง่ายในการก่อสร้าง/การติดตั้งประกอบถังและเคลื่อนย้ายถัง | การก่อสร้างจะมีผลกระทบ หากสภาพแวดล้อมไม่เหมาะสม เช่น ฝนตก ความชื้น ทำให้ใช้เวลาในการก่อสร้างนาน และควบคุมคุณภาพได้ยาก ไม่สามารถเคลื่อนย้ายถังในพื้นที่ใหม่ได้ | ใช้ไฟฟ้าเพื่อเชื่อมเหล็ก ใช้อุปกรณ์ยกขึ้นในที่สูง จึงมีความปลอดภัยต่ำ ไม่สามารถถอดแล้วนำไปติดตั้งในพื้นที่ใหม่ได้ | ไม่มีการใช้ไฟฟ้า ใช้สกรู น๊อต สลักเกลียว การขึ้นวงใช้ Jack จึงมีความปลอดภัยสูง สามารถถอดแล้วนำไปประกอบติดตั้งในพื้นที่ใหม่ได้ |
| ความทนทานต่อการกัดกร่อน | ทนทานต่อการกัดกร่อน แต่หากมีรอยแตกร้าวจะเกิดสนิมขึ้นที่เหล็ก ทำให้ถังเกิดเกิดความเสียหายมากยิ่งขึ้น | ทนทานต่อการกัดกร่อนต่ำ เนื่องจากการเคลือบสีทำในไซด์งาน จึงอาจมี defect ได้ สภาพแวดล้อมส่งผลต่อคุณภาพของการเคลือบสี ซึ่งมีผลลดความทนทานต่อการกัดกร่อน | ทนทานต่อการกัดกร่อนได้ดีกว่าถังเชื่อม เพราะการเคลือบในโรงงานจะต้องผ่านการตรวจสอบคุณภาพจึงประกอบถังได้ |
| การรั่วซึมของถังน้ำ | มีโอกาสรั่วซึมได้สูง เนื่องจากถังคอนกรีตมักเกิดการแตกร้าวได้ง่าย | เกิดการรั่วซึมได้ง่ายหากตัวถังขึ้นสนิม และเมื่อรั่วซึมแล้วใช้เวลาในการซ่อมแซมและค่าใช้จ่ายสูง | ตัวถังไม่ขึ้นสนิม จึงไม่เกิดการรั่วซึม หรือแผ่นเกิดความเสียหายจากอุบัติเหตุ สามารถเปลี่ยนเฉพาะแผ่นที่เสียหายได้ |
APPLICATION
FIRE PROTECTION
ถังเก็บน้ำดับเพลิง ทำความสะอาดทุกหกเดือน ล้างตะกอน และสิ่งสกปรกที่มาจากน้ำ วัสดุเคลือบควรทนทานต่อการขัดถู ไม่เกิดตะไคร่น้ำภายในถัง
มาตรฐานการออกแบบ NFPA, FM
วัสดุเคลือบ Galvanize, Epoxy
เส้นผ่านศูนย์กลาง 3.0 – 50 เมตร
PORTABLE WATER
ถังเก็บน้ำดื่ม/น้ำใช้ เป็นถังเก็บน้ำที่ต้องการความสะอาด ถังเก็บน้ำต้องได้รับการรับรองคุณภาพมาตรฐาน NSF
มาตรฐานการออกแบบ AWWA D103-97, EPCI
วัสดุเคลือบ Galvanize, Epoxy, Glassfused
WASTE WATER / ถังเก็บน้ำเสีย
ทนทานต่อการกัดกร่อนสูง ไม่เป็นสนิม sealant จะต้องทนต่อสภาพความเป็นกรด-ด่างได้ดี หลังคาและโครงสร้างของหลังคาควรเคลือบด้วยอิพ็อกซี่
มาตรฐานการออกแบบ AWWA D103-97, EPCI
วัสดุเคลือบ Epoxy, Glass-fused- to-steel
BIOGAS / ถังไบโอแก๊ส
ตัวถังมีความทนทานต่อการกัดกร่อน และสภาพความเป็นกรด-ด่างของการหมักและก๊าซชีวภาพได้สูง หลังคาควรเป็น Double membrane roof (หลังคารูปโดมที่ภายในติดตั้งเมมเบรนความยืดหยุ่นสูง) มีการติดตั้งระบบควบคุมความดัน มีความปลอดภัยสูง
มาตรฐานการออกแบบ AWWA D103-09
วัสดุเคลือบ Epoxy (Severe duty) , Glass-fuesd
POWER PLANT
ถังเก็บน้ำ Demin Condensat สำหรับอุตสาหกรรม หรือโรงงานที่กระบวนการผลิตเกี่ยวข้องกับน้ำประเภท Demin, Condensat เพื่อเก็บน้ำที่มีความบริสุทธิ์สูง ไม่มีสิ่งเจือปน ปราศจากอิออน หรือน้ำที่ผ่านการกลั่น เช่น น้ำที่ใช้ผลิตไอน้ำในโรงไฟฟ้า
มาตรฐานการออกแบบ AWWA D103-09, EPCI
วัสดุเคลือบ Epoxy , Glass-fuesd- to-steel
| การนำไปใช้ | GF | EPOXY | GAL | คุณลักษณะ |
|---|---|---|---|---|
| น้ำทิ้งจากเขตเทศบาล ที่อยู่อาศัย | ✔ | ✔ | ทนทานต่อการกัดกร่อน | |
| น้ำเสียจากโรงงานอุตสาหกรรม | ✔ | ✔ | พื้นผิวถังจะเรียบ ไม่มีการยึดเกาะของสารใดๆ และต่อต้านแบคทีเรีย | |
| น้ำสำหรับบริโภค | ✔ | ✔ | ✔ | ทนทานต่อการขัด รอยขูดขีด |
| น้ำในระบบป้องกันอัคคีภัย | ✔ | ✔ | ✔ | ไม่ทำปฏิกิริยาและทนทานต่อสารที่มีสภาพความเป็นกรด-ด่าง |
| ถังหมักก๊าซ | ✔ | ติดตั้งง่าย ควบคุมการออกแบบและการผลิต | ||
| ถังเก็บสารละลาย | ✔ | สภาพอากาศมีอิทธิพลน้อยต่อสารละลายภายในถัง | ||
| ถังเก็บตะกอนน้ำเสีย (SST | ✔ | ✔ | ไม่จำเป็นต้องเปิดถังบ่อยๆ เพื่อกวนให้เกิดตะกอนได้ | |
| ถังเก็บน้ำขยะ | ✔ | ค่าใช้จ่ายในการดูแลรักษาต่ำ ง่ายต่อการเข้าซ่อมแซม | ||
| ถังเก็บมวลวัสดุแห้ง | ✔ | สามารถใช้ร่วมกับอุปกรณ์อื่นๆ เพื่อจัดเก็บรักษาคุณภาพ |
ADVANTAGES OF BOLTED TANK
ถังเหล็กเก็บน้ำขนาดใหญ่ CST
เป็นถังเหล็กเคลือบประกอบสำเร็จรูป แบบ Bolted TANK
CST มีประสบการณ์ในการผลิตถังเก็บน้ำขนาดใหญ่มากกว่า 120 ปี ผลิตและติดตั้งถังเก็บน้ำขนาดใหญ่มามากกว่า 350,000 ใบทั่วโลก มีสำนักงานใหญ่และโรงงาน ที่แคนซัส อเมริกา
CST ได้รับการรับรองระบบคุณภาพ ISO 9001: 2015 สามารถออกแบบถังให้มีมาตรฐานหลากหลายรวมทั้ง AWWA D103 มาตรฐานสำหรับถังเก็บน้ำเหล็กกลม, AISC, FM codes และ NFPA Standard 22 นอกจากนี้การเคลือบด้วยแก้วยังเป็นไปตามมาตรฐาน ANSI / NSF 61

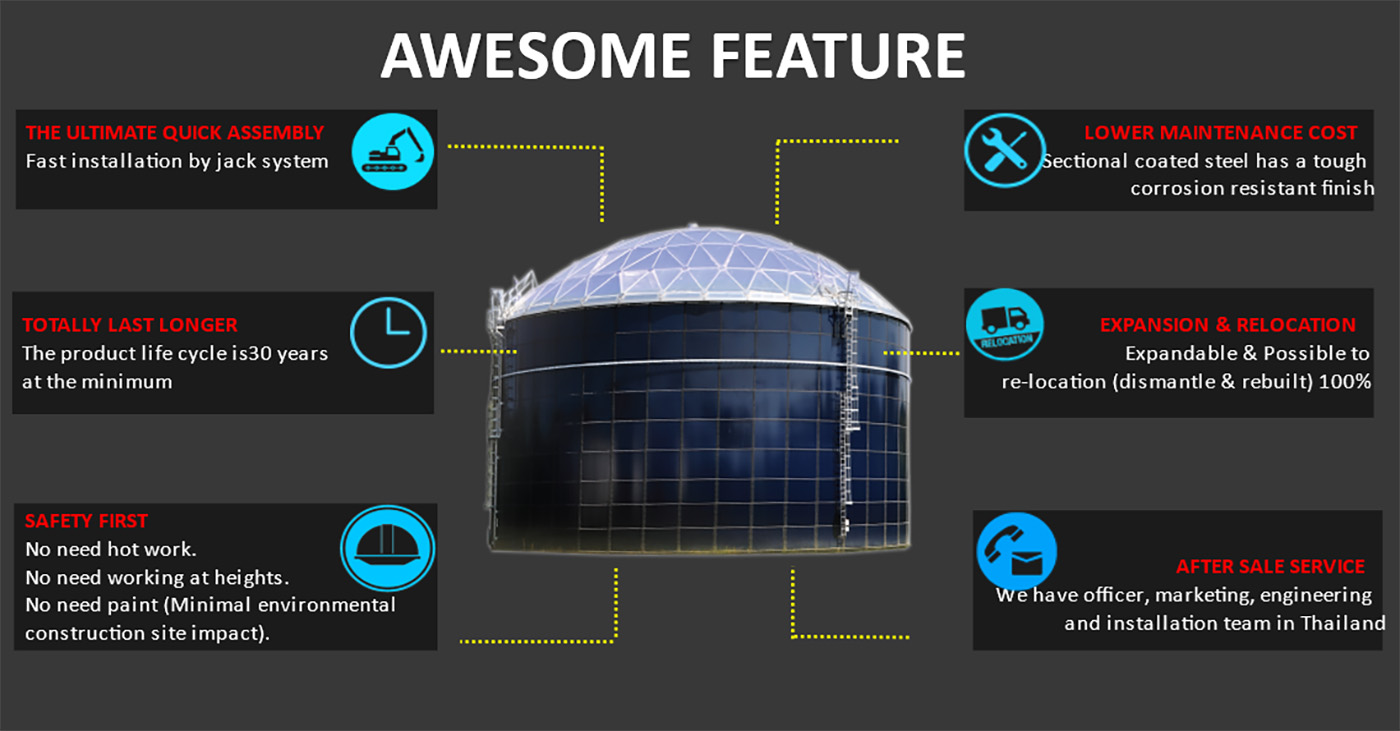

คุณสมบัติเด่นของผลิตภัณฑ์ถังประกอบสำเร็จเร็จรูป CST
- Compile with standard สามารถออกแบบได้ตามมาตรฐานต่างๆ AWWA D103, NFPA, FM, AISC
- Pre Engineer configuration ลดขั้นตอน เวลาการติดตั้งหน้างาน
- Factory coated ผลิตและควบคุมคุณภาพ จากโรงงานด้วยเครื่องจักรและระบบหุ่นยนต์
- ค่าใช้จ่ายในการบำรุงรักษาต่ำ ตลอดอายุของถัง ไม่ต้องซ่อมสีหรือทาสีใหม่
- ทนทานต่อการกัดกร่อนหรือขึ้นสนิมได้เป็นอย่างดี อายุการใช้งานมากกว่า 30 ปี
- Safety ปลอดภัย ไม่ต้องทำงานบนที่สูง ใช้ Jack ในการติดตั้ง ไม่ต้องใช้ไฟฟ้า
- สามารถติดตั้งได้แม้ในพื้นที่บริเวณห่างไกล
- สามารถออกแบบสำหรับการขยายขนาดถังหรือการย้ายตำแหน่งในอนาคต
คุณประโยชน์ของถังเก็บน้ำ CST
icon images
VDO OF INSTALLATION TIME LAPSE
ข้อมูลเบื้องต้นสำหรับประเมินราคา
- Design code AWWA D103, NFPA, FM, Eurocode, etc.
- Location สถานที่ตั้งของ Tank จังหวัด เพื่อเช็ค Seismic Zone
- Application นำไปบรรจุของเหลวประเภทไหน คุณสมบัติของของเหลว
- Dimension ขนาดของถัง ปริมาณบรรจุ (Net capacity)
- Accessory ที่ต้องการ Inlet, Outlet, overflow, Vent, etc.

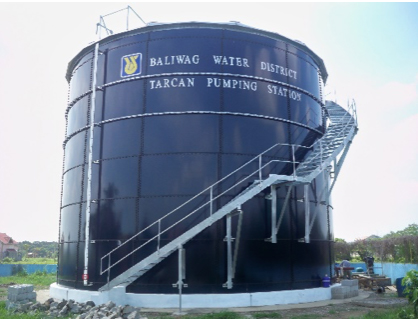

Glass-Fused-to-Steel Tanks
ถังประเภทนี้ เหมาะกับการบรรจุของเหลวที่มีฤทธิ์กัดกร่อนสูง ของเหลวที่มีความเป็นกรด-ด่างสูง (pH 2-11) หรือของเหลวสำหรับโรงงานอุตสาหกรรม เช่น โซดาไฟ ทินเนอร์ แอลกอฮอล์ น้ำมันก๊าด ไฮโดรเจนเปอร์ออกไซด์ รวมทั้งน้ำเสียจากโรงงานอุตสาหกรรมที่ต้องควบคุมกำจัดสารเคมีที่เป็นอันตรายก่อนปล่อยออก ของเหลวเหล่านี้หากจัดเก็บในถังเหล็กเชื่อม จึงมักจะเกิดปัญหาการขึ้นสนิมที่บริเวณรอยเชื่อม เช่น หัวน๊อต หรือ สลักเกลียว ทำให้เกิดการรั่วไหล ปนเปื้อน ต้องซ่อมแซม หรือเปลี่ยนถังใบใหม่ การเคลือบแผ่นเหล็กด้วยแก้วแล้วนำมาประกอบเป็นถัง จึงได้ถังชนิด Glass-fused to steel
ถังประเภทนี้ ได้รวมข้อดีของถังเหล็กคือมีความแข็งแรงและความยืดหยุ่น ส่วนข้อดีของแก้วที่มักจะเคลือบอยู่ด้านในคือมีความทนทานสูงต่อการกัดกร่อนจากของเหลวที่บรรจุอยู่ภายใน ในขั้นตอนการผลิตที่สำคัญที่จะทำให้ได้ถังเหล็กเคลือบแก้วที่มีคุณภาพสูง เริ่มจากการเตรียมแผ่นเหล็กที่มีคุณภาพ ผ่านการทำความสะอาด ขัดสิ่งปนเปื้อนออกทั้งหมด จากนั้นคือขั้นตอนการพ่นแก้วซึ่งแต่ละผู้ผลิตมีการคัดเลือกชนิดของแก้วแตกต่างกัน คุณลักษณะของการเคลือบในด้านจำนวนชั้นของการเคลือบ วัสดุที่คัดเลือกนำมาใช้ในการเคลือบ รวมทั้งการควบคุมความสม่ำเสมอของการพ่นแก้ว ความหนาของชั้นแก้วทำให้คุณลักษณะของชั้นเคลือบแก้วเป็นข้อมูลที่สัมพันธ์กับความทนทานต่อการกัดกร่อนรวมไปถึงอายุการใช้งาน ซึ่งผู้ซื้อควรพิจารณาข้อมูลเหล่านี้ หลังจากนั้นนำแผ่นเหล็กอบในตู้ Furnance เพื่อให้แก้วที่พ่นหลอมละลายและเคลือบยึดติดเป็นเนื้อเดียวกับแผ่นเหล็ก ในขั้นตอนนี้จะต้องมีการควบคุมอุณหภูมิให้คงที่ โดยอุณหภูมิในตู้ Furnance สูงถึง 1,500 – 1,650 องศาฟาเรนไฮด์ หรือ 800 – 900 องศาเซลเซียส จึงได้แผ่นเหล็ก Glass-fused to steel นำไปประกอบเป็นถังเหล็กประกอบได้ต่อไป

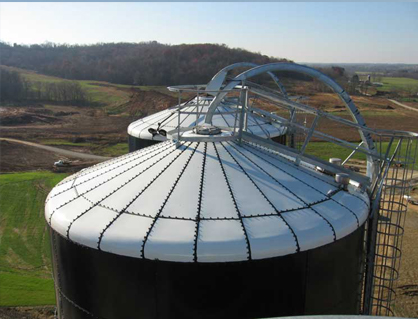

Epoxy Tank
ถังเหล็กเคลือบอิพ็อกซี่เหมาะสมกับการใช้งานที่ต้องการปกป้องของเหลวที่บรรจุภายในให้คงคุณภาพในราคาที่คุ้มค่า สามารถใช้งานได้กับโรงงานอุตสาหกรรมที่เกี่ยวข้องกับสารกัดกร่อน อุตสาหกรรมการผลิตอาหาร (Epoxy food grade) การบรรจุน้ำมันประเภทต่างๆ สารเคลือบอิพ็อกซี่มีส่วนประกอบสองส่วนหลักๆคือ เรซินและสารให้ความแข็งตัว (hardener) ทำให้มีคุณลักษณะเหนียว ทนทาน ทนต่อการกัดกร่อนของสารเคมี ปกป้องพื้นผิวที่เคลือบจากสนิม ในสภาพแวดล้อมที่มีการเปลี่ยนแปลงของอุณหภูมิสารเคลือบอิพ็อกซี่ยังคงคุณสมบัติได้อย่างดีเยี่ยมในขณะที่สารเคลือบประเภทอื่นเสื่อมสภาพ เนื่องจากสารเคลือบอิพ็อกซี่สามารถป้องกันความชื้น หรือน้ำฝนที่มักก่อให้เกิดสนิมขึ้นที่โครงสร้างถังตามมา
นอกจากนี้ความร้อนจากแสงแดด รังสียูวีในแสงแดด ที่มักสร้างปัญหาแตกหักง่ายก่อนอายุการใช้งานให้กับถังไฟเบอร์ แต่ถังอิพ็อกซี่ที่มีการเคลือบชั้นนอกด้วย Polyurethane จะช่วยลดการทำลายโครงสร้างถังจากรังสียูวีในแสงแดดได้เป็นอย่างดี นอกจากนี้สารเคลือบอิพ็อกซี่สามารถยึดติดแน่นกับพื้นผิวที่ทาเคลือบได้เป็นอย่างดี เป็นสารเคลือบที่นิยมใช้กับพื้นผิวเหล็ก พื้นผิวคอนกรีต พื้นผิวโลหะ ไม่เป็นพิษต่อสิ่งแวดล้อมเนื่องจากไม่เกิดการระเหย ถังเคลือบอิพ็อกซี่จึงมีอายุการใช้งานยาวนานได้ถึง 20-25 ปี ลดค่าใช้จ่ายในการซ่อมบำรุง ถังเคลือบอิพ็อกซี่เหมาะสมกับสภาพการใช้งานที่ต้องการความทนทานโดยเฉพาะเมื่อติดตั้งภายนอกอาคาร ในราคาคุ้มค่า

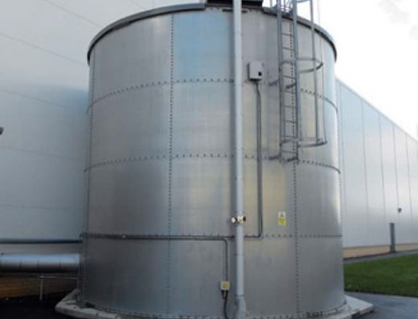

Galvanized Tank
ถังกัลวาไนซ์นิยมใช้ในงานบรรจุน้ำดับเพลิง (Fire water tank) น้ำสำหรับบริโภค (Edible water)หรือการใช้งานทางชลประทาน (Irrigation) รวมทั้งบรรจุน้ำเพื่อใช้ในงานอุตสาหกรรม ถังกัลวาไนซ์มีราคาย่อมเยา คุณลักษณะของถังประเภทนี้คือทนทานต่อการเกิดสนิม การสึกกร่อน มีระยะเวลาใช้งานยาวนานมากกว่า 20 ปีขึ้นไป ตัวถังสังเกตได้ง่ายคือมีสีเงิน เป็นสีที่เกิดจากการชุบเคลือบแผ่นเหล็กด้วยสังกะสี แผ่นเหล็กที่มาประกอบถังจึงมีความทนทานต่อการเกิดสนิม มีทั้งแบบชนิดแผ่นเรียบ (Smooth galvanized sheet)และแบบชนิดลูกฟูก (Corrugated galvanized sheet) ซึ่งชนิดหลังเป็นที่นิยม เนื่องจากแผ่นชนิดลอนลูกฟูกมีความแข็งแรงมากกว่า และยังทนทานต่อการกัดกร่อน สะท้อนแสงแดด และรังสียูวีได้ดี การชุบเคลือบแผ่นเหล็กด้วยสังกะสีทำในโรงงานผลิต ซึ่งผู้ผลิตแต่ละบริษัทมีมาตรฐานการชุบเคลือบ เช่น BS EN1460: 1999 standard ซึ่งเป็นมาตรฐานการชุบเคลือบแบบจุ่มร้อน (hot dip)
วิธีการชุบเคลือบสังกะสีมีได้หลายวิธี แต่วิธีที่เป็นที่นิยมคือ วิธีการเคลือบแบบจุ่มร้อน (Hot dip coating) ส่วนวิธีการชุบเคลือบโดยใช้กระแสไฟฟ้า (Electrogalvanized coating) เป็นที่นิยมรองลงมา ก่อนนำแผ่นเหล็กมาประกอบเป็นถังน้ำ ควรผ่านการตรวจสอบมาตรฐานการเคลือบ โดยทั่วไป ของเหลวที่บรรจุในถังประเภทนี้จะไม่สัมผัสโดยตรงกับถังเหล็ก เพื่อป้องกันการปนเปื้อนของสังกะสี หรือวัสดุโลหะที่ประกอบเป็นถัง ของเหลวจึงถูกบรรจุในถุง liner ซึ่งผลิตด้วยวัตถุดิบหลายประเภท หากเป็น butyl rubber liner ซึ่งได้รับการยอมรับจากหน่วยงาน Water Regulations Advisory Schem (WRAS) และสอดคล้องกับมาตรฐาน BS 6920 เป็นมาตรฐานน้ำเพื่อใช้อุปโภคบริโภคที่ไม่มีการปนเปื้อนโลหะ จากภาชนะที่บรรจุ
ดังนั้นในการเลือกซื้อถังกัลป์วาไนซ์จึงควรสนใจข้อมูลด้านมาตรฐานด้านการผลิต มาตรฐานการชุบเคลือบสังกะสี มาตรฐานของวัตถุดิบถุง liner เช่น antibacterial resistant – corrosion ที่สอดคล้องกับวัตถุประสงค์การใช้งานของลูกค้า

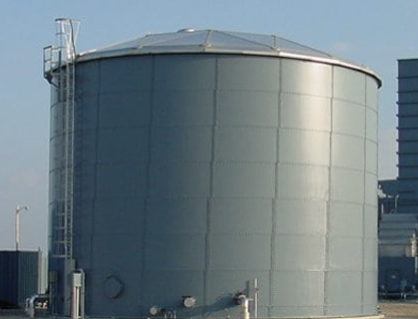

Aluminum Dome
หลังคาโครงเหล็กทรงกลม ประกอบขึ้นจากแผ่นอลูมิเนียมรูปสามเหลี่ยมติดตั้งบนโครงเหล็ก ตัวหลังคาจึงมีน้ำหนักเบาแต่มีความแข็งแรง ไม่มีขอบเขตของเสาเหล็ก คาน ทำให้สามารถใช้พื้นที่ได้อย่างไม่มีข้อจำกัด สามารถสร้างเป็นโครงหลังคาสำหรับโรงบำบัดน้ำเสีย โรงผลิตน้ำประปา โรงเก็บของเหลวสำหรับอุตสาหกรรมประเภทปิโตรเคมี หรือใช้เป็นหลังคาสำหรับถังเก็บน้ำเสีย ถังหมักก๊าซชีวภาพ หรือสามารถสร้างขึ้นเพื่อให้เกิดพื้นที่ใช้สอยภายในโดม เช่น storage application สำหรับเก็บเครื่องมือ เครื่องจักรทางอุตสาหกรรม วัตถุดิบทางการเกษตร
ข้อดีของหลังคาแบบอลูมิเนียม โดม
- มีน้ำหนักเบา มีความแข็งแรง
- ทนทานต่อการกัดกร่อนได้ดี
- ค่าการบำรุงรักษาต่ำตลอดอายุการใช้งาน
- ค่าใช้จ่ายในการติดตั้งต่ำและใช้เวลาสั้นในการก่อสร้าง
- สามารถออกแบบและปรับแต่งได้หลากหลาย ตามวัตถุประสงค์ของการใช้งาน
